As operações de usinagem muitas vezes enfrentam um compromisso estrito entre a Taxa de Remoção de Material (MRR) e a vida útil da ferramenta. Fresas de topo padrão forçadas a operações pesadas de desbaste causam carga excessiva no fuso, trepidação e falha prematura da ferramenta. Essa dinâmica cria um gargalo crítico quando você precisa limpar rapidamente grandes volumes de material sem destruir cortadores de precisão. Apresentando um dedicado A fresa de desbaste muda fundamentalmente a economia do processamento de peças. Essas ferramentas especializadas lidam rotineiramente com 70% a 80% da remoção total de material, preservando a vida útil de suas ferramentas de acabamento caras. Este guia detalha a engenharia por trás desses cortadores agressivos. Você aprenderá uma estrutura de avaliação quantitativa para seleção de ferramentas. Também descreveremos as realidades de implementação no chão de fábrica para ajudá-lo a otimizar os tempos de ciclo com segurança. Domine esses princípios e você poderá reduzir drasticamente os tempos de ciclo enquanto mantém seus fusos funcionando perfeitamente.
Eficiência de alto volume: As fresas de desbaste apresentam arestas de corte serrilhadas que fraturam os cavacos em pedaços menores, proporcionando rotineiramente um aumento de 38% a 1,48x no MRR em comparação com ferramentas padrão.
Dinâmica favorável à máquina: Ao reduzir a resistência ao corte, eles consomem aproximadamente 20% menos potência do fuso, tornando viáveis operações de alto avanço mesmo em máquinas CNC menos rígidas ou de menor HP.
Ferramentas estritamente de estágio um: Elas são projetadas para deslocamento agressivo de material (tolerâncias de IT11-IT13; rugosidade superficial Ra 6,3-25 µm), exigindo uma passagem de acabamento secundária para as dimensões finais da peça.
Risco Operacional: Os cavacos granulares produzidos requerem evacuação otimizada de ar/refrigerante para evitar desgaste no corte e proteção especializada da via da máquina (tampas inferiores) para evitar emperramento mecânico.
Todo maquinista conhece a dificuldade de forçar demais uma fresa padrão. Você ouve um grito agudo. Você sente a máquina vibrar violentamente. Uma fresa de desbaste especializada resolve esses problemas através de sua arquitetura física exclusiva. Os fabricantes projetam essas ferramentas especificamente para sobreviver a forças de corte extremas.

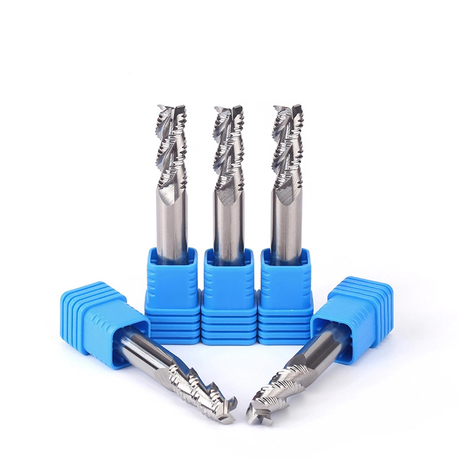

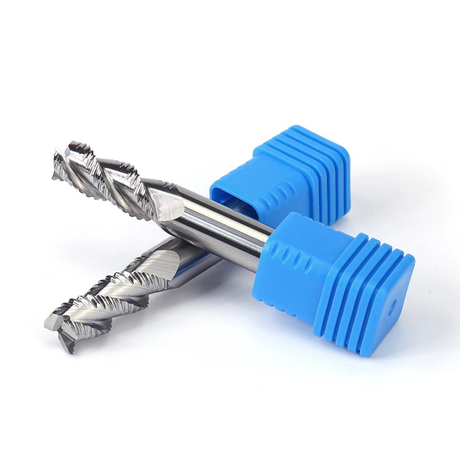

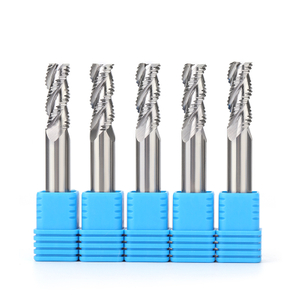

Os cortadores padrão apresentam canais suaves e contínuos. Eles descascam o material em fios longos e contínuos. Uma fresa de desbaste adota uma abordagem completamente diferente. Apresenta um perfil exterior fortemente recortado. Os veteranos das lojas costumam chamar isso de design de “espiga de milho” por causa de sua textura acidentada. Esta geometria irregular divide a interface de corte em vários pontos de contato menores. Em vez de descascar o metal, ele corta o material em lascas curtas e granulares. Esses pequenos cavacos são evacuados facilmente da zona de corte. Eles nunca se enrolam no porta-ferramentas ou obstruem as linhas de refrigeração.
A vibração destrói peças e danifica os rolamentos do fuso. Ocorre quando uma ferramenta de corte bate contra a peça em uma frequência harmônica. As bordas serrilhadas de um material mais áspero interrompem totalmente esse fenômeno. Como as vieiras envolvem o material em intervalos ligeiramente diferentes, elas interrompem constantemente o ciclo de vibração. Este engate irregular muda totalmente a frequência de vibração para fora da zona de perigo de vibração padrão. Você pode executar ranhuras profundas ou embolsamento pesado sem aterrorizar sua máquina. A ação de corte permanece surpreendentemente silenciosa mesmo durante avanços agressivos.
A deflexão da ferramenta causa erros dimensionais e eventual quebra. As fresas de desbaste apresentam uma enorme vantagem estrutural para evitar isso. Os fabricantes os constroem com uma teia significativamente mais espessa. A alma representa o núcleo sólido de metal duro ou aço que percorre o centro da ferramenta. Uma teia mais espessa reduz a profundidade das estrias, mas maximiza a rigidez. Muitos designs modernos também apresentam uma teia cônica, que fica mais espessa perto da haste. Este núcleo robusto suporta tremendas forças radiais e axiais. Ele resiste à flexão mesmo quando você maximiza a profundidade de corte.
Devemos separar o processo de usinagem em fases distintas para maximizar a eficiência. Você não pode usar a mesma ferramenta para remoção agressiva de material e acabamentos espelhados. Compreender as diferenças numéricas entre essas ferramentas ajuda a programar melhores percursos.
Você usa uma ferramenta de desbaste exclusivamente para folga volumétrica. Você simplesmente quer que o metal bruto desapareça o mais rápido possível. Este estágio agressivo consome cerca de 70% a 80% do tempo total de usinagem. Você usa uma ferramenta de acabamento para dimensões e estética finais. A fase de acabamento consome os 10% a 20% restantes do tempo do seu ciclo. Delegar o trabalho pesado ao mais pesado torna todo o processo altamente previsível.
Você nunca deve esperar que uma fresa de desbaste mantenha tolerâncias rígidas. Eles produzem níveis de precisão IT11 a IT13. Eles deixam uma rugosidade superficial (Ra) medindo entre 6,3 e 25 µm. Você verá marcas de avanço e vieiras altamente visíveis nas paredes da peça. As ferramentas de acabamento entram em ação posteriormente para limpar essas marcas. Eles alcançam uma precisão rigorosa de IT5 a IT9. Eles fornecem um Ra suave e espelhado de 0,8 a 3,2 µm.
A geometria interna determina como cada ferramenta se comporta sob carga. Os desbastes utilizam ângulos de hélice moderados, normalmente entre 30° e 40°. Eles geralmente incorporam ângulos de inclinação negativos na aresta de corte. Isso embota ligeiramente a borda, mas permite absorver forças de impacto severas sem lascar. Os finalizadores utilizam ângulos de hélice mais altos em torno de 40° a 50°. Eles apresentam bordas de inclinação positivas e mais nítidas, projetadas para cisalhamento de baixo atrito.
Revise as diferenças operacionais padrão abaixo:
Métrica de Usinagem |
Fresa de desbaste |
Fresa de acabamento |
|---|---|---|
Alocação de tempo de ciclo |
70% – 80% |
10% – 20% |
Capacidade de tolerância |
IT11 – IT13 |
IT5 – IT9 |
Rugosidade Superficial (Ra) |
6,3 – 25 µm |
0,8 – 3,2 µm |
Ângulo de hélice padrão |
30° – 40° |
40° – 50° |
Ancinho de ponta |
Negativo (alto impacto) |
Positivo (alto cisalhamento) |
Você pode estar se perguntando por que deveria adicionar outra ferramenta ao seu carrossel. Cada troca de ferramenta adiciona segundos ao seu ciclo. No entanto, os dados de engenharia fornecem uma resposta clara e convincente. A adoção de uma estratégia de fresamento em dois estágios protege seus resultados financeiros.
A modelagem estatística de importantes fabricantes de ferramentas revela enormes saltos de desempenho. Uma fresa de desbaste serrilhada aumenta significativamente a carga de cavacos por dente. Como a ferramenta fratura os cavacos, você pode pressioná-la com muito mais força. Sob condições ideais, as fábricas observam aumentos de MRR de até 2,75x em comparação com fresas de topo padrão. Mesmo uma estimativa de base conservadora produz um aumento de 38% na remoção de metal. Isso reduz drasticamente o tempo geral do ciclo.
As fresas de acabamento padrão custam muito dinheiro. Quando você os força a atravessar tarugos sólidos, eles ficam cegos rapidamente. Delegar a remoção de material pesado a uma tarefa robusta A fresa de desbaste protege seus finalizadores delicados. Você evita o desgaste prematuro de bordas afiadas. Essa abordagem direcionada reduz os custos gerais com ferramentas consumíveis em todo o chão de fábrica. Você compra menos ferramentas de acabamento por mês.
Nem toda loja opera máquinas enormes de cone 50. Muitas instalações dependem de moinhos básicos ou equipamentos menores. Ao fraturar os cavacos e diminuir a resistência ao corte, os desbastes consomem aproximadamente 20% menos potência do fuso. Isso permite que você execute cortes agressivos em máquinas-ferramentas de baixa rigidez sem travar o fuso. Você pode maximizar a capacidade de uma máquina menor com segurança.
Peças fundidas e tarugos brutos retêm tensões térmicas residuais. Eles também apresentam crostas externas duras e abrasivas. O desbaste inicial agressivo remove rapidamente essa crosta. Ele expõe defeitos ocultos do material, como buracos de areia ou porosidade no início do ciclo. Mais importante ainda, alivia o estresse interno do material antes de você tentar um acabamento de precisão. Se você tentar terminar uma peça tensionada em uma passagem, ela irá deformar depois de ser removida do torno.
A escolha da ferramenta correta requer a correspondência de sua geometria e revestimento com o material específico da peça. Você não pode usar um cortador universal para todos os trabalhos. Siga esta estrutura técnica para avaliar suas opções com precisão.
A distância entre os dentes de corte determina quanto espaço existe para o escoamento dos cavacos. Você deve escolher entre designs de passo grosso e fino.
Passo grosso: Essas ferramentas apresentam menos estrias e vales maiores entre os dentes. Eles oferecem folga máxima de cavacos. Você deve selecioná-los para operações de ranhura profunda. Eles funcionam melhor em materiais mais macios, como alumínio, metais não ferrosos, ferro fundido e aço-carbono. As gargantas grandes evitam que materiais pegajosos embalem as flautas.
Passo Fino: Essas ferramentas colocam mais dentes no diâmetro externo. Eles distribuem a enorme pressão de corte por várias arestas. Você precisa deles para usinar ligas de alta temperatura, titânio e aço inoxidável. O passo fino prolonga significativamente a vida útil da ferramenta em metais difíceis de usinar, reduzindo a carga de choque em cada dente individual.
Percursos modernos exigem engenharia avançada. Os fabricantes de ferramentas atualizam continuamente essas fresas para lidar com taxas de avanço extremas.
Indexação variável/passo diferencial: Os engenheiros os projetam especificamente para supressão absoluta de vibração. O espaçamento desigual entre as flautas (por exemplo, 88°, 92°, 89°, 91°) quebra os ritmos harmônicos. Você precisa dessa geometria ao lidar com acessórios instáveis ou peças de paredes finas.
Projetos de múltiplas flautas: Você encontrará desbastes de 6, 7 ou até 9 canais no mercado hoje. Os programadores os utilizam estritamente para percursos avançados de fresamento trocoidal e fresamento dinâmico. Esses percursos utilizam passagens radiais leves e profundidades axiais enormes, exigindo contagens altas de canais para manter taxas de avanço.
O revestimento correto evita falhas catastróficas da ferramenta. Ele protege o substrato de metal duro do calor imenso e do atrito severo. Combine o revestimento com o seu grupo de materiais.
AlTiN / TiAlN: Este revestimento continua essencial para metais ferrosos e aços. Fornece extrema resistência à oxidação. Na verdade, o revestimento cria uma camada protetora de óxido de alumínio quando fica quente. Permanece altamente estável em temperaturas acima de 800°C. Você deve usá-lo principalmente para usinagem a seco, usando jato de ar em vez de refrigeração líquida.
ZrN/TiN/Não revestido: Essas opções funcionam melhor para alumínio e metais não ferrosos. Eles evitam a aresta postiça (BUE), uma condição em que o alumínio derretido se solda à ferramenta. Esses revestimentos mantêm os canais lisos e reduzem drasticamente o atrito de corte.
Os benefícios teóricos de um desbaste especializado ficam ótimos no papel. No entanto, a realidade do chão de fábrica dita o seu sucesso real. Você deve enfrentar alguns desafios práticos ao implementar essas ferramentas agressivas em seu fluxo de trabalho diário.
Você deve calcular sua verdadeira economia de tempo antes de reescrever seus programas. Garanta que o tempo economizado através do aumento do MRR justifique os segundos perdidos durante o ciclo do Trocador Automático de Ferramentas (ATC). Trocar entre o desbaste e o finalizador leva tempo. Se você executar tempos de ciclo curtos em peças minúsculas de alumínio, a troca de ferramenta poderá anular os ganhos de MRR. Se você usinar grandes componentes aeroespaciais em aço, a estratégia de dois estágios economizará horas.
Isto representa um sério risco operacional para o seu equipamento. Os cortadores padrão produzem cavacos maiores que ricocheteiam nas tampas. Os desbastes produzem cavacos minúsculos e granulares. Esses chips granulares agem como areia abrasiva.
Risco da máquina: Esses microchips penetram facilmente nas tampas telescópicas padrão das vias das máquinas. Eles podem ser encaixados firmemente nos parafusos esféricos e prender as guias da máquina. Isso causa danos mecânicos caros. Recomendamos fortemente a instalação de tampas de fole de alta qualidade para vedar completamente essas áreas delicadas.
Desgaste de Recorte: Em operações de bolsões profundos, esses pequenos cavacos acumulam-se fortemente no fundo da cavidade. Líquido refrigerante de alta pressão através do fuso (TSC) ou jatos de ar direcionados tornam-se obrigatórios. Você deve evitar que a ferramenta recorte seus próprios cavacos. O recorte esmaga os cavacos contra a parede da peça, o que degrada instantaneamente o caro revestimento da ferramenta.
Use o gráfico de resumo a seguir para solucionar problemas comuns de desbaste no piso:
Sintoma |
Causa provável |
Ação Corretiva |
|---|---|---|
Desgaste excessivo da ferramenta |
Recorte de cavacos granulares em bolsos. |
Aumentar a pressão do jato de ar; remova os cavacos da cavidade constantemente. |
Paralisação do fuso |
Capacidade de chip sobrecarregada. |
Mude de passo fino para passo grosso para melhorar a evacuação. |
Borda Construída (BUE) |
Revestimento errado para alumínio. |
Mude de AlTiN para uma ferramenta ZrN ou sem revestimento altamente polida. |
Rachadura por choque térmico |
Usando refrigerante líquido em AlTiN em altas velocidades. |
Desligue o refrigerante líquido. Use jato de ar contínuo para usinagem a seco. |
Os veteranos do comércio contam com uma regra básica específica ao programar um novo rougher. Você não pode usar dados de fresa de topo padrão. Você deve reduzir seu RPM operacional padrão em até 50%. Simultaneamente, aumente agressivamente sua taxa de alimentação (IPM). Isso maximiza a carga de chips por dente. Um cavaco mais grosso absorve o calor gerado pelo corte. Ele afasta o calor da peça de trabalho e da ferramenta. Este simples ajuste de velocidade e avanço muitas vezes duplica a vida útil funcional do cortador.
A implementação de uma fresa de desbaste dedicada transforma a forma como sua oficina lida com a remoção de materiais pesados. Ele afasta a severa carga mecânica de suas delicadas ferramentas de acabamento. Isso força a máquina CNC a trabalhar de maneira mais inteligente, não apenas mais difícil.
Lógica de seleção: avalie seu gargalo de produção atual. Se a remoção de material a granel retardar o tempo do ciclo ou se a rigidez da máquina limitar o desempenho da fresa padrão, a transição para um desbaste dedicado é altamente justificável.
Execute os números: audite seus atuais percursos de fresamento de alto volume. Calcule se o aumento de MRR da linha de base de 38% compensa adequadamente o tempo de troca automática de ferramenta.
Combine o material: Nunca compre uma ferramenta genérica para um trabalho difícil. Combine o material da sua peça de trabalho com o passo correto da flauta. Use ferramentas de passo fino para ligas inoxidáveis resistentes e ferramentas de passo grosso para metais não ferrosos mais macios.
Verifique o revestimento: Selecione AlTiN para usinagem de aço a seco com alta temperatura. Escolha ZRN ou ferramentas polidas não revestidas para alumínio pegajoso para evitar arestas postiças.
Reserve um tempo para avaliar suas configurações mais exigentes esta semana. Introduza a fresa de desbaste correta, otimize sua estratégia de evacuação de cavacos e observe a redução significativa dos tempos de ciclo da peça.
R: Não. As bordas serrilhadas deixam marcas distintas de vieiras com um Ra de 6,3 µm ou superior. Eles não conseguem manter as tolerâncias rígidas (IT5-IT9) exigidas para peças acabadas. Você deve sempre usar uma passada de acabamento de precisão secundária para obter as dimensões finais.
R: Esses são apelidos comuns na indústria para fresas de topo de desbaste. Os termos referem-se diretamente à sua aparência texturizada e serrilhada. As flautas fortemente serrilhadas lembram muito a superfície acidentada de uma espiga de milho, enquanto “porco” refere-se à sua capacidade de consumir grandes quantidades de material.
R: Sim. Como o perfil de corte depende do relevo do diâmetro externo, os retificadores de ferramentas profissionais normalmente podem reafiá-los e afiá-los cilindricamente. Isso amplia seu ROI funcional. No entanto, repintar a ferramenta posteriormente é altamente recomendado para um desempenho ideal.
