Операции механической обработки часто сталкиваются со строгим компромиссом между скоростью съема материала (MRR) и сроком службы инструмента. Стандартные концевые фрезы, задействованные в тяжелых операциях черновой обработки, вызывают чрезмерную нагрузку на шпиндель, вибрацию и преждевременный выход инструмента из строя. Эта динамика создает критическую проблему, когда вам нужно быстро очистить большие объемы материала, не разрушая прецизионные фрезы. Представляем специальный Черновая концевая фреза фундаментально меняет экономику обработки деталей. Эти специализированные инструменты обычно справляются со снятием от 70% до 80% всего материала, сохраняя при этом срок службы ваших дорогих инструментов для отделки. В этом руководстве подробно описана технология этих агрессивных фрез. Вы изучите систему количественной оценки при выборе инструментов. Мы также опишем реалии реализации в цехах, чтобы помочь вам безопасно оптимизировать время цикла. Овладев этими принципами, вы сможете значительно сократить время цикла, сохраняя при этом бесперебойную работу шпинделей.
Высокая производительность: фрезы для черновой обработки имеют зубчатые режущие кромки, которые дробят стружку на более мелкие кусочки, что обычно обеспечивает увеличение MRR от 38% до 1,48 раза по сравнению со стандартными инструментами.
Удобство для станка: за счет снижения сопротивления резанию они потребляют примерно на 20% меньше мощности шпинделя, что делает операции с высокой подачей возможными даже на менее жестких станках с ЧПУ или станках с меньшей мощностью.
Инструменты строго первого этапа: они разработаны для агрессивного смещения материала (допуски IT11–IT13; шероховатость поверхности Ra 6,3–25 мкм), требующего вторичного чистового прохода для получения окончательных размеров детали.
Эксплуатационный риск: для производства гранулированной стружки требуется оптимизированная откачка воздуха и охлаждающей жидкости для предотвращения износа при повторной резке, а также специальная защита машинных путей (сильфонные кожухи) для предотвращения механического заедания.
Каждый станочник знает, как приходится слишком сильно нажимать на стандартную фрезу. Вы слышите пронзительный визг. Вы чувствуете, как машина сильно вибрирует. Специализированный станок для черновой обработки решает эти проблемы благодаря своей уникальной физической архитектуре. Производители проектируют эти инструменты специально для того, чтобы выдерживать экстремальные силы резания.

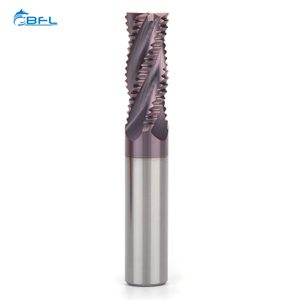

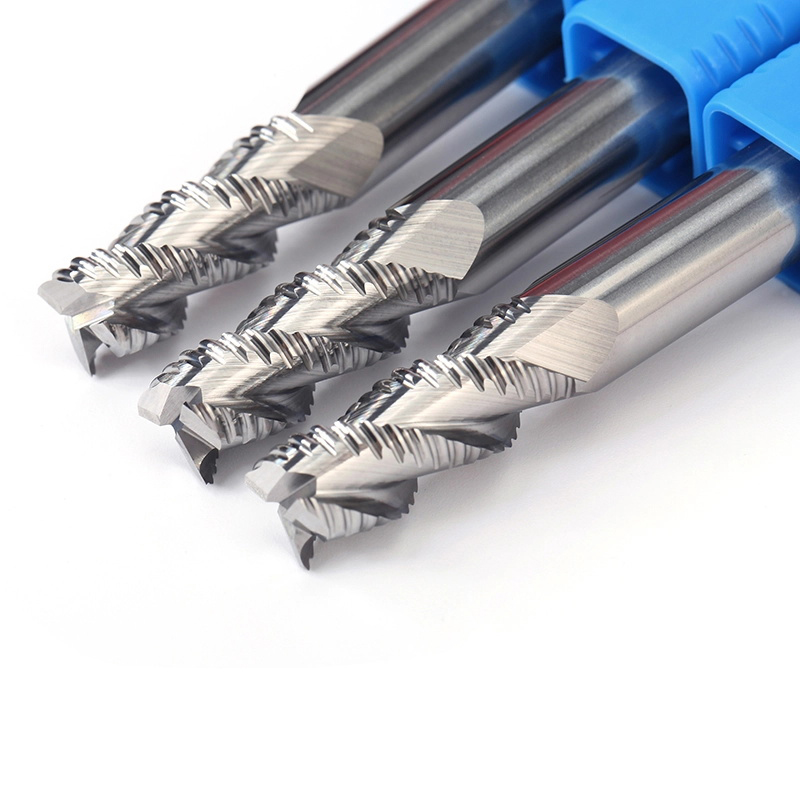

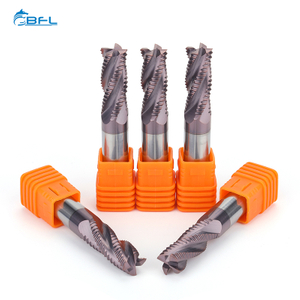

Стандартные фрезы имеют гладкие, непрерывные канавки. Они снимают материал длинными непрерывными цепочками. Черновая фреза использует совершенно другой подход. Он имеет сильно зубчатый внешний профиль. Ветераны магазинов часто называют этот дизайн «кукурузным початком» из-за его неровной текстуры. Эта неправильная геометрия разбивает интерфейс резки на множество более мелких точек контакта. Вместо того, чтобы чистить металл, он разрезает его на короткие зернистые стружки. Эта мелкая стружка легко удаляется из зоны резки. Они никогда не обхватывают держатель инструмента и не забивают линии подачи СОЖ.
Вибрация разрушает детали и разрушает подшипники шпинделя. Это происходит, когда режущий инструмент ударяется о заготовку с гармонической частотой. Зазубренные края шероховатостей полностью разрушают это явление. Поскольку гребешки контактируют с материалом через несколько разных интервалов, они постоянно прерывают цикл вибрации. Такое нерегулярное взаимодействие полностью выводит частоту вибрации за пределы стандартной опасной зоны вибрации. Вы можете выполнять глубокие прорези или заделку тяжелых карманов, не терроризируя свою машину. Режущее действие остается на удивление тихим даже при агрессивных скоростях подачи.
Отклонение инструмента приводит к ошибкам в размерах и возможной поломке. Фрезы для черновой обработки обладают огромным конструктивным преимуществом, позволяющим предотвратить это. Производители изготавливают их из значительно более толстого полотна. Перемычка представляет собой твердый твердосплавный или стальной сердечник, проходящий по центру инструмента. Более толстая перемычка уменьшает глубину канавок, но увеличивает жесткость. Многие современные модели также имеют сужающуюся перемычку, утолщающуюся возле хвостовика. Этот прочный сердечник выдерживает огромные радиальные и осевые силы. Он устойчив к изгибу даже при максимальной глубине резания.
Мы должны разделить процесс обработки на отдельные этапы, чтобы максимизировать эффективность. Вы не можете использовать один и тот же инструмент для агрессивного удаления материала и зеркальной отделки. Понимание численных различий между этими инструментами поможет вам лучше программировать траектории движения инструмента.
Вы используете черновой инструмент исключительно для объемного зазора. Вы просто хотите, чтобы сырой металл ушел как можно быстрее. Этот агрессивный этап занимает примерно от 70% до 80% общего времени обработки. Вы используете финишный инструмент для получения окончательных размеров и эстетики. Завершающий этап занимает оставшиеся 10–20% времени цикла. Передача тяжелой работы тем, кто выполняет черновую работу, делает весь процесс очень предсказуемым.
Никогда не следует ожидать, что фреза для черновой обработки будет иметь жесткие допуски. Они обеспечивают уровни точности от IT11 до IT13. Они оставляют шероховатость поверхности (Ra) от 6,3 до 25 мкм. На стенках детали вы увидите хорошо заметные следы подачи и гребешки. После этого вступают в действие инструменты для отделки, чтобы убрать эти следы. Они достигают точности от IT5 до IT9. Они обеспечивают гладкий, зеркальный Ra от 0,8 до 3,2 мкм.
Внутренняя геометрия определяет, как каждый инструмент ведет себя под нагрузкой. В станках для черновой обработки используются умеренные углы спирали, обычно от 30° до 40°. Они часто имеют отрицательный передний угол на режущей кромке. Это слегка притупляет кромку, но позволяет ей поглощать серьезные ударные нагрузки без сколов. В финишерах используются более высокие углы спирали, примерно от 40° до 50°. Они имеют более острые, положительные передние кромки, предназначенные для резки с низким коэффициентом трения.
Ознакомьтесь со стандартными эксплуатационными различиями ниже:
Метрика обработки |
Черновая концевая фреза |
Чистовая концевая фреза |
|---|---|---|
Распределение времени цикла |
70% – 80% |
10% – 20% |
Толерантность |
ИТ11 – ИТ13 |
ИТ5 – ИТ9 |
Шероховатость поверхности (Ra) |
6,3 – 25 мкм |
0,8–3,2 мкм |
Стандартный угол спирали |
30° – 40° |
40° – 50° |
Режущие грабли |
Отрицательный (высокое воздействие) |
Положительный (высокий сдвиг) |
Вы можете задаться вопросом, почему вам следует добавить в карусель еще один инструмент. Каждая смена инструмента увеличивает ваш цикл на несколько секунд. Однако инженерные данные дают ясный и убедительный ответ. Принятие стратегии двухэтапного фрезерования защитит вашу прибыль.
Статистическое моделирование известных производителей инструментов показывает огромный скачок производительности. Зубчатая фреза для черновой обработки значительно увеличивает нагрузку на зуб. Поскольку инструмент ломает стружку, вы можете нажать на него гораздо сильнее. При оптимальных условиях MRR увеличивается в 2,75 раза по сравнению со стандартными концевыми фрезами. Даже консервативная базовая оценка дает увеличение съема металла на 38%. Это значительно сокращает общее время цикла.
Стандартные концевые фрезы для чистовой обработки стоят значительных денег. Когда вы заставляете их пахать твердые заготовки, они быстро тупятся. Передача удаления тяжелого материала надежной Rough End Mill защищает ваши деликатные финишные станки. Вы предотвращаете преждевременный износ острых как бритва кромок. Такой целенаправленный подход снижает общие затраты на расходные инструменты во всем цехе. Вы покупаете меньше инструментов для отделки в месяц.
Не в каждом магазине есть массивные станки с конусом 50. Многие предприятия полагаются на мельницы начального уровня или меньшее оборудование. За счет дробления стружки и снижения сопротивления резанию черновые станки потребляют примерно на 20 % меньше мощности шпинделя. Это позволяет выполнять агрессивные резы на станках с низкой жесткостью без остановки шпинделя. Вы можете безопасно максимизировать возможности небольшой машины.
Необработанные отливки и заготовки улавливают остаточные термические напряжения. Они также имеют твердую абразивную внешнюю корку. Агрессивная начальная черновая обработка быстро удаляет эту корку. Он обнажает скрытые дефекты материала, такие как песчаные ямы или пористость, на ранних этапах цикла. Самое главное, это снимает внутреннее напряжение материала, прежде чем приступить к точной чистовой обработке. Если вы попытаетесь обработать нагруженную деталь за один проход, она деформируется после того, как вы вытащите ее из тисков.
Выбор правильного инструмента требует соответствия его геометрии и покрытия конкретному материалу заготовки. Невозможно использовать универсальный резак для каждой работы. Следуйте этой технической схеме, чтобы точно оценить свои варианты.
Расстояние между режущими зубьями определяет, сколько места имеется для эвакуации стружки. Вам придется выбирать между конструкциями с крупным и мелким шагом.
Крупный шаг: эти инструменты имеют меньше канавок и более крупные впадины между зубьями. Они обеспечивают максимальный зазор для стружки. Их следует выбирать для операций глубокой прорези. Они лучше всего работают с более мягкими материалами, такими как алюминий, цветные металлы, чугун и мягкая сталь. Большие пищеводы не позволяют липким материалам забивать канавки.
Мелкий шаг: эти инструменты имеют больше зубьев на внешнем диаметре. Они распределяют огромное давление резания по нескольким кромкам. Они нужны вам для обработки жаропрочных сплавов, титана и нержавеющей стали. Мелкий шаг значительно продлевает срок службы инструмента при обработке труднообрабатываемых металлов за счет снижения ударной нагрузки на каждый отдельный зуб.
Современные траектории движения инструмента требуют передовых технологий. Производители инструментов постоянно совершенствуют эти фрезы, чтобы они могли работать с экстремальными скоростями подачи.
Переменная индексация/дифференциальный шаг: инженеры разработали их специально для абсолютного подавления вибрации. Неодинаковое расстояние между флейтами (например, 88°, 92°, 89°, 91°) нарушает гармонические ритмы. Эта геометрия необходима при работе с нестабильными приспособлениями или тонкостенными деталями.
Конструкции с несколькими канавками: сегодня на рынке можно найти черновые станки с 6, 7 или даже 9 канавками. Программисты используют их исключительно для расширенных траекторий трохоидального фрезерования и динамического фрезерования. В этих траекториях используются легкие радиальные переходы и большая осевая глубина, что требует большого количества канавок для поддержания скорости подачи.
Правильное покрытие предотвращает катастрофический выход инструмента из строя. Он защищает твердосплавную основу от сильного нагрева и сильного трения. Подберите покрытие к вашей группе материалов.
AlTiN / TiAlN: Это покрытие остается незаменимым для черных металлов и сталей. Обеспечивает исключительную стойкость к окислению. Покрытие фактически создает защитный слой оксида алюминия при нагревании. Он остается очень стабильным при температуре выше 800°C. Его следует использовать в первую очередь для сухой обработки, используя продувку воздухом вместо жидкой СОЖ.
ZrN/TiN/без покрытия: эти варианты лучше всего подходят для алюминия и цветных металлов. Они предотвращают образование наростов (BUE) — состояние, при котором расплавленный алюминий приваривается к инструменту. Эти покрытия сохраняют гладкость канавок и значительно снижают трение при резании.
Теоретические преимущества специализированного чернового станка прекрасно выглядят на бумаге. Однако реалии цеха диктуют ваш реальный успех. Вам придется решить несколько практических задач при внедрении этих агрессивных инструментов в свой ежедневный рабочий процесс.
Вы должны подсчитать реальную экономию времени, прежде чем переписывать свои программы. Убедитесь, что время, сэкономленное за счет увеличения MRR, оправдывает секунды, потерянные во время цикла автоматической смены инструмента (ATC). Переключение между черновой и финишной обработками требует времени. Если вы выполняете короткий цикл обработки крошечных алюминиевых деталей, смена инструмента может свести на нет выигрыш в MRR. Если вы обрабатываете крупные детали для аэрокосмической отрасли из стали, двухэтапная стратегия сэкономит вам часы.
Это представляет собой серьезный эксплуатационный риск для вашего оборудования. Стандартные фрезы производят более крупную стружку, которая отскакивает от направляющих. Обдирочные станки производят крошечную зернистую стружку. Эти гранулированные стружки действуют как абразивный песок.
Риск, связанный с оборудованием: Эти микростружки легко проникают в стандартные крышки телескопических направляющих машин. Они могут плотно входить в шариковые винты и сковывать направляющие машины. Это приводит к дорогостоящим механическим повреждениям. Мы настоятельно рекомендуем установить высококачественные сильфоны, чтобы полностью герметизировать эти деликатные зоны.
Износ при повторной резке: при обработке глубоких карманов эта мелкая стружка сильно скапливается на дне полости. Подача СОЖ под высоким давлением через шпиндель (TSC) или целенаправленная струя воздуха становятся обязательными. Вы должны предотвратить перепиливание инструментом собственной стружки. Повторная резка прибивает стружку к стенке детали, что мгновенно разрушает дорогое покрытие инструмента.
Используйте следующую сводную таблицу для устранения распространенных проблем черновой обработки пола:
Симптом |
Возможная причина |
Корректирующие действия |
|---|---|---|
Чрезмерный износ инструмента |
Перепил гранулированной стружки в карманах. |
Увеличьте давление струи воздуха; Постоянно вымывайте стружку из полости. |
Остановка шпинделя |
Перегружена емкость чипа. |
Переключитесь с мелкого шага на крупный, чтобы улучшить эвакуацию. |
Застроенная кромка (BUE) |
Неподходящее покрытие для алюминия. |
Перейдите с AlTiN на ZrN или полированный инструмент без покрытия. |
Термическое ударное растрескивание |
Использование жидкой охлаждающей жидкости на AlTiN на высоких оборотах. |
Отключите охлаждающую жидкость. Используйте непрерывную продувку воздухом для сухой обработки. |
Ветераны профессии полагаются на определенное базовое правило при программировании новой черновой обработки. Вы не можете использовать стандартные данные концевой фрезы. Вам следует снизить стандартную рабочую частоту вращения до 50%. Одновременно резко увеличивайте скорость подачи (IPM). Это максимизирует нагрузку на зуб. Более толстая стружка поглощает тепло, выделяемое при резке. Он отводит тепло от заготовки и инструмента. Эта простая регулировка скорости и подачи часто удваивает срок службы фрезы.
Внедрение специального станка для черновой обработки меняет способ удаления тяжелого материала в вашем цеху. Он снимает тяжелую механическую нагрузку с ваших деликатных инструментов для отделки. Это заставляет станок с ЧПУ работать умнее, а не просто усерднее.
Логика составления короткого списка: оцените текущее узкое место производства. Если удаление сыпучего материала замедляет время цикла или если жесткость станка ограничивает стандартную производительность фрезы, переход на специальную черновую машину вполне оправдан.
Проанализируйте цифры: проверяйте текущие траектории фрезерования при больших объемах обработки. Подсчитайте, достаточно ли базовое повышение MRR на 38 % компенсирует время автоматической смены инструмента.
Подберите материал: никогда не покупайте универсальный инструмент для тяжелой работы. Подберите материал заготовки в соответствии с правильным шагом канавки. Используйте инструменты с мелким шагом для прочных нержавеющих сплавов и инструменты с крупным шагом для более мягких цветных металлов.
Проверьте покрытие: выберите AlTiN для сухой обработки стали при высоких температурах. Выбирайте ZrN или полированные инструменты без покрытия для липкого алюминия, чтобы предотвратить наросты на кромке.
Найдите время, чтобы оценить свои самые требовательные настройки на этой неделе. Используйте подходящую фрезу для черновой обработки, оптимизируйте стратегию удаления стружки и наблюдайте, как время обработки детали существенно снижается.
О: Нет. Зубчатые края оставляют отчетливые фестончатые следы с Ra 6,3 мкм или выше. Они не могут обеспечить жесткие допуски (IT5-IT9), необходимые для готовых деталей. Для достижения окончательных размеров всегда необходимо использовать чистовой проход вторичной точности.
Ответ: Это распространенные в отрасли названия концевых фрез для черновой обработки. Эти термины относятся непосредственно к их текстурированному, рифленому виду. Сильно зазубренные канавки очень напоминают неровную поверхность кукурузного початка, а слово «свинья» означает их способность вытягивать большое количество материала.
А: Да. Поскольку профиль резания зависит от рельефа внешнего диаметра, профессиональные заточные станки обычно могут перетачивать и затачивать их цилиндрическим способом. Это расширяет их функциональную рентабельность инвестиций. Тем не менее, для достижения оптимальной производительности после этого настоятельно рекомендуется нанести на инструмент повторное покрытие.
